Invertorová zváračka SOLUTION WIN 200 AC/DC (TIG MMA)

Podrobný popis

Zvárací invertór TIG, MMA  Solution WIN 200 AC/DC

WIN 200 AC/DC, je jednofázový kompaktný pulzný zvárací invertor určený pre zváranie TIG-om, v módoch zvárania TIG DC, TIG DC Pulz, TIG AC/DC a doplnkovo aj MMA.

Prednosti zváračky

• Malé rozmery a malá hmotnosť, pevná rukoväť.
• Jednoduché ovládanie a orientácia v zadávaných parametroch.
• Želaný mód zvárania si vyberáte jedným tlačidlom v postupnosti.
• Celý pracovný cyklus je graficky znázornený a jeho jednotlivé fázy sú označené LED indikátorom.
• Vďaka tomu viete presne ktorý parameter práve nastavujete a aká je jeho veličina (prúd v [A], čas v [S], frekvenciu v [Hz] a časť z hodnoty v [%].
• Na nastavovanie slúži dvojica otočných gombíkov a jeden troj-miestny zobrazovač (LED displej).
• Druhým tlačidlom si vyberiete režim spúšťania zváracieho cyklu 2T, alebo 4T.
• Počas priebehu zvárania vás ovládací panej informuje o tom v akej fáze cyklu zvárania sa práve nachádzate, aká je jeho práve nastavená hodnota.
• V prípade času predfuku a dofuku sa spúšťa odpočítavanie a pri nábehu a dobehu prúdu sa zobrazuje nábeh resp. klesanie hodnoty prúdu.
• Spoľahlivé bezdotykové vysoko-frekvenčné (HF) zapaľovanie elektrického oblúka Nie je tak potrebné dotýkať sa zváraného materiálu čím sa tak vyhneme možnému poškodeniu zváracej elektródy od žeravého kovu.
• Signalizácia automatického vypnutia zváračky v prípade prehriatia a automatické spätné zapnutie po vychladení ventilátorom (cca 2 - 3 minúty).

Prehľad a význam jednotlivých parametrov pri zváraní metódou TIG Proces - nastavenie požadovaného zváracieho procesu, TIG DC, TIG DC Pulz, TIG AC/DC, MMA.

• Predfuk plynu - nastavenie času v rozsahu 0 - 3 sek. (Používa sa pre naplnenie horáka plynom pred zváraním, aby bolo možné začať zvárať už v ochrannej atmosfére plynu).
• Štartovací prúd - nastavovanie veľkosti prúdu pre zapálenie elektrického oblúka (10 - 200 Amp).
• Nábeh zváracieho prúdu - nastavenie času v rozsahu 0 - 10 sek. (Pre zabránenie poškodenia netaviacej sa elektródy a zabezpečenie mäkkého štartu zvárania).
• Zvárací prúd - nastavenie hlavného zváracieho prúdu pri metóde TIG DC (10 - 200 Amp.).
• Špičkový prúd - nastavenie prúdu pri metóde TIG DC Pulz (10 - 200 Amp.). Dobeh prúdu - nastavenie času v rozsahu 0 - 10 sek. (Používa sa pre zmenšovanie zváracieho prúdu pred vypnutím. Umožní užívateľovi vyplniť kráter, ktorý by sa vytvoril na konci zvarovej húsenice.).
• Koncový prúd - ukončí sa zváranie (regulačný rozsah 10-200A) Dofuk plynu - nastavenie času v rozsahu 1 - 10 sek. (Čas nevyhnutný pre fúkanie ochranného plynu po ukončení zvárania pre chránenie zvarového kúpeľa a ochranu netaviacej sa elektródy.
• Zvyčajne by mala zostať po ukončení dofuku šedej farby.).
• Frekvencia pulzovania - nastavenie pri metóde TIG DC Pulz v rozsahu 10 - 90%. (Slúži na zníženie vneseného tepla do zváraného materiálu a zúženie zvarového kúpeľa pre hlbší prievar pri väčších hrúbkach zváraného materiálu.).
• Šírka pulzu - nastavenie (zaťažovateľ) pri zváraní TIG DC Pulz  v rozsahu regulácie 10 - 90%.
• Nastavenie frekvencie TIG AC - nastavenie v rozsahu 20 - 200Hz. (V tejto frekvencii sa mení kladné a záporné napätie na volfrámovej elektróde čo rozbíja izolačný oxid na tavenine.).
• Nastavenie vyváženia TIG AC - nastavenie v rozsahu  -40% do +40%. (Číslo vyjadruje percentuálny podiel zápornej časti periódy ku celkovému času periódy.
• V priebehu kladnej časti periódy prebieha odstraňovanie izolačného oxidu z povrchu kúpeľa.
• V zápornej časti periódy prebieha k prenosu tepla do zváraného kusa čo umožňuje jeho zváranie.
• Malé vyváženie zvyšuje čistenie od oxidu a veľké vyváženie zvyšuje prenos tepla do zváraného kusa.).

2T, 4T - nastavenie režimu spúšťania zváracieho cyklu.

• (2T dvojtakt - stlačením spínača horáka stroj začne zvárať, uvoľnením spínača horáka stroj prestane zvárať.
• 4T štvortakt - stlačením spínača horáka stroj začne zvárať a po jeho uvoľnení bude pokračovať.
• Pre skončenie zvárania je potrebne opäť stlačiť a uvoľniť spínač horáka.).

Použitie zváračky

• Pre možnosť zvárania v režime TIG AC, je zváračka veľmi vhodná pre zváranie hliníka a jeho zliatin.
• Pre možnosť zvárania v režime TIG DC Pulz, je vhodná najme pre zváranie tenkých plechov, trubiek, potrubí. P
• re možnosť nastavenia "mäkkého nábehu a dobehu" zváracieho prúdu je zváračka veľmi vhodná pre zváranie v polohách (hlavne potrubia).
• Všestranné využitie pre výrobu, opravy i domácich majstrov.
• Vhodná pre ľahké až stredné náročné práce.

Balenie obsahuje

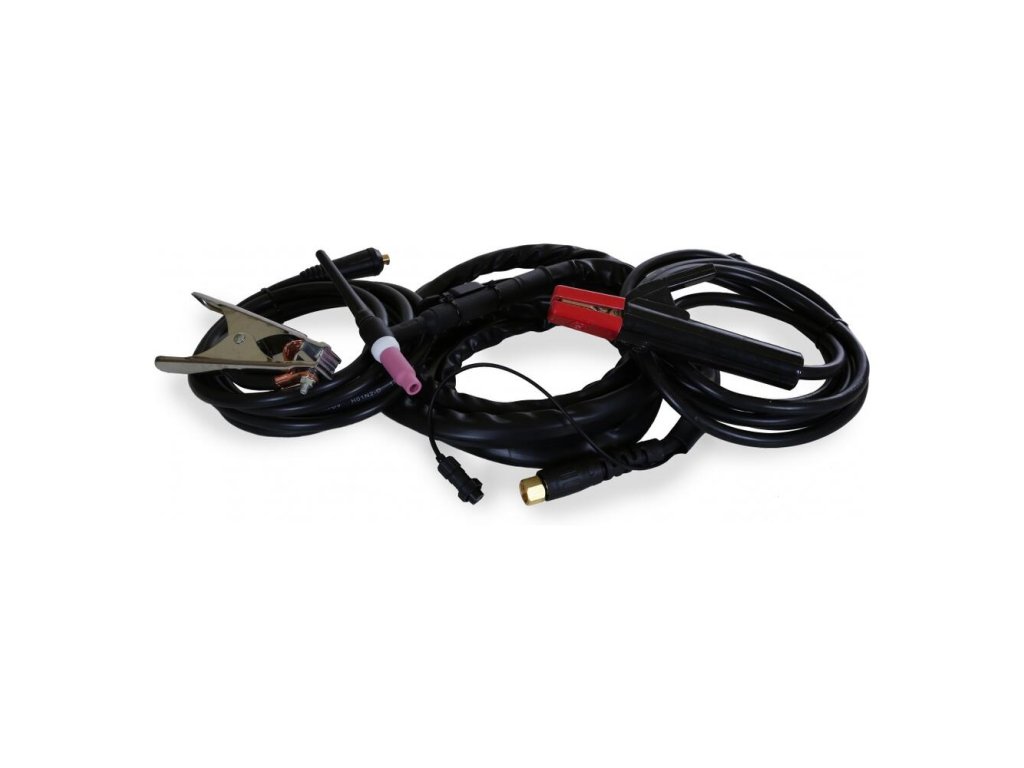

• Zvárací horák TIG (4 metrový)
• Držiak elektród (kábel 3 metrový)
• Ukostrovacia svorka (kábel 3 metrový)
• Príslušenstvo k horáku: hubica (priemer 4, 5, 6 mm), klieštiny (1,6 a 2,0 mm), držiak klieštin, zadný uzáver - dlhý.

Technické parametre:

• Záruka: 24 mesiacov
• Modelová rada: WIN
• Vstupné napätie: 230V
• Príkon 60%: 7,1 KVA
• Napätie na prázdno: 56V
• Maximálny zvárací prúd: 200A
• Minimálny zvárací prúd: 10A
• Zaťažovateľ 60%: 200A
• Zaťažovateľ 100%: 155A
• Priemer elektród (MMA): max 4,0 mm
• Používané elektródy (MMA): bázické hliníkové inoxové liatinové rutilové
• Krytie: IP21
• Váha [kg]: 8
• Rozmer (d x š x v) [mm]: 465 x 285 x 330
• Vyhotovenie: Zvárací invertor
